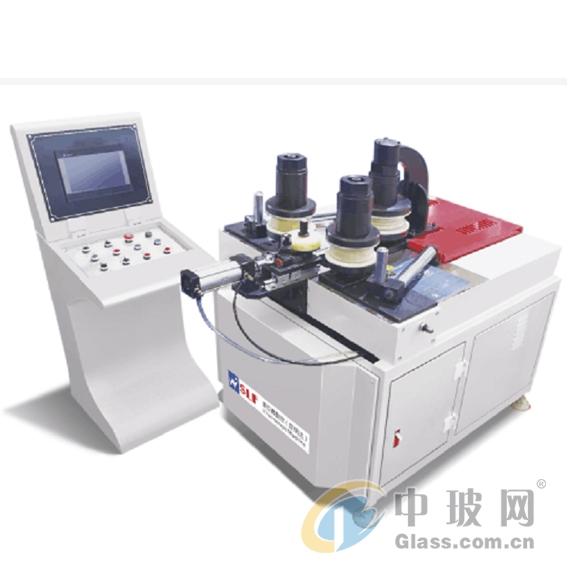

連續半徑，多半徑數控彎弧淺析 關于多半徑彎曲，彎弧機，多半徑數控彎弧機，變曲率彎弧機使用當中，需呀具體注意哪些，怎樣去看待多半徑彎弧，我們來具體分析一下，首先我們先了解一下我們數控彎弧機的基本基礎參數 一、 供貨主要技術參數。 名稱 數值 單位名稱 備注 三 輥 回 轉 主動輥直徑*高度 60/280 Mm╳mm   三輥主動zui大扭矩 2610 N╳M   三輥主動驅動總功率 5 KW   主動輥轉速 1─10 r/min   理論模具直徑 80-250 mm   兩端zui小直線段 175 mm     軸間：350mm; 軸徑：60mm; zui大壓力：20T; 總功率：5KW 下 輥 位 移 下輥位移推力 18 KN   下輥位移動位精度 ±0.02 mm   下輥位移動速度 14.4 M/min   位移電機組 電機功率 4.1 KW   滾軸zui大壓力 23 T   滾軸額定工作壓力 20 T   體 積 長X寬X高 1600*1100*1400mm mm 預算     二、 機床主要技術性能 1、適用于各種金屬型材彎圓，可實現變曲率，定曲率彎弧加工，zui小彎曲半徑為60mm。 2、能自動適應完成用于各種材料的延展性伸縮，zui大程度的減小成形過程中的變形。 3、全新的機械傳動和進給方式，避免了因溫度的變化、油溫變化所造成的彎弧誤差。 4、數控控制，效率高，準確度高，能彎C型、U型、橢圓形、螺旋型多半徑等形狀。 5、在16℃―60℃間加工程度不失真，彎弧時無扭曲，變形斷裂，劃傷等缺陷。         結構名稱 性能特點說明 三輥主動 （三個工作輥均為主動輥，由三個獨立的回轉總成（變頻電機 精密行星減速機）直接驅動） 1. 采用t灣絲杠電機驅動，定位精度控制±0.02mm內。 2. 彎曲工作穩定，特別是小半徑和螺旋彎曲時三輥同時給力，無打滑現象。 3. 三輥?zhàn)冾l無極調速，可根據實際彎曲要求（如模具直徑差距較大），分別調節三個主動輥轉速，避免受力不均勻和強制粗暴同步。 數顯 （PLC 彩色觸摸屏 位移光柵或位移編碼器） 1. 位移精度到達±0.02mm。 2. 彩色觸摸屏使操作者觀察控制成形過程。 3. 100組記憶數據庫。 機床兩側托輥 前后機械托料裝置，根據不同型材彎曲，不同調整。 主軸側向固定裝置 推力軸由于長時間增壓循環，造成主軸傾斜現象，增加固定裝置會有效防止主軸傾斜變形，增加耐久度和壽命 四輥定位 1. 增加有效摩擦，防止小半徑彎曲和螺旋盤管時打滑現象的出現。 2. 封閉變形區域，zui大程度減小型材變形。 其實多半徑彎弧，變曲率彎弧，不管哪里所生產的機器，基礎的部分大同小異，我們根據客戶所提供的圖紙做以下分析，如圖： 上圖所示，我們把所有的顯示半徑把他分開，可以得到一個從開始到結束的具體圖樣，在根據圖樣我們把他展開來看 上圖所示，即為展開后的尺寸圖，也可以理解為直料為彎曲的圖紙，然后彎曲，彎曲時對以上弧度進行定點控制，如下圖 彎弧機，多半徑數控彎弧機，變曲率彎弧機 彎弧機，多半徑數控彎弧機，變曲率彎弧機 彎弧機，多半徑數控彎弧機，變曲率彎弧機 網址：www.salafusk.com 濟南撒拉弗數控機器有限公司
